1. Ano ang Mezzanine Racking

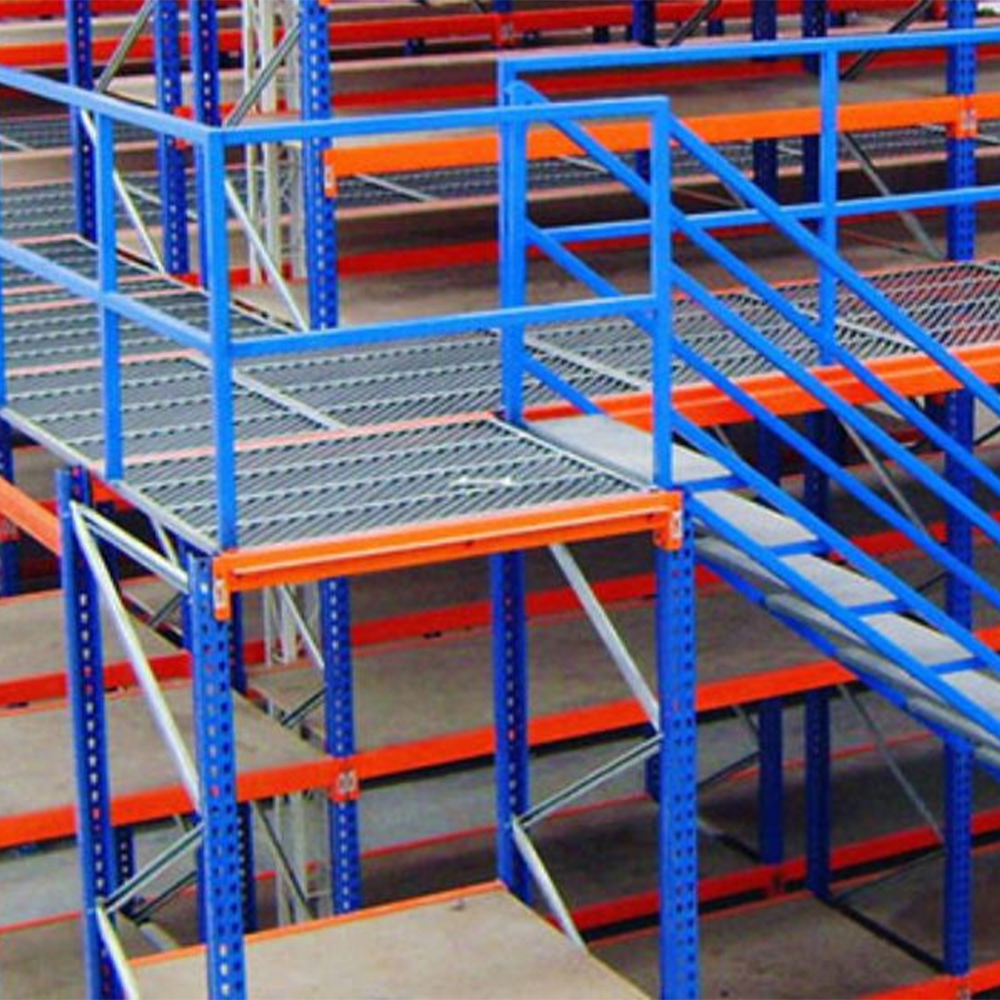

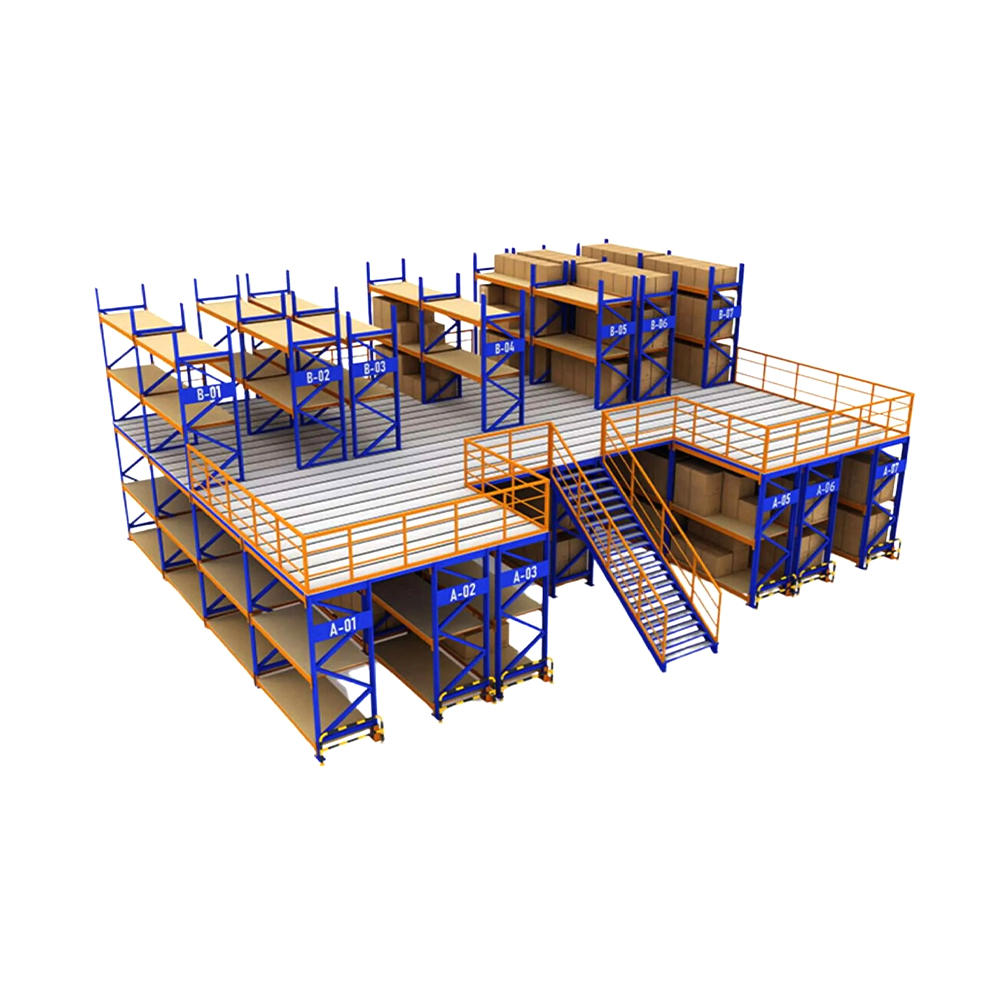

Mezzanine racking ay isang multi-level na steel platform storage system na binuo sa loob ng isang kasalukuyang gusali upang lumikha ng karagdagang magagamit na mga sahig nang hindi pinalawak ang footprint ng gusali. Sa halip na mag-imbak ng mga produkto sa iisang layer sa lupa, ang mezzanine racking ay gumagamit ng mga column, beam, at decking upang itaas ang pangalawa o pangatlong working surface sa itaas ng orihinal na palapag, na epektibong nagdodoble o nagti-triple sa magagamit na storage area sa loob ng parehong mga dingding. Partikular na nauugnay ang kategoryang ito para sa mga pasilidad na may mataas na clearance sa kisame ngunit limitado ang espasyo sa lupa, dahil ginagawa nitong functional storage o working level ang hindi nagamit na overhead volume. Maaaring suportahan ng istraktura ang pag-iimbak ng mga kalakal, mga istasyon ng pagpili ng order, magaan na trabaho sa pagpupulong, o pangkalahatang workspace, depende sa kung paano naka-configure at naka-deck ang platform.

Dahil ang mezzanine racking ay naka-install bilang isang freestanding steel structure na independiyente sa building envelope, maaari itong karaniwang planuhin sa paligid ng mga kasalukuyang column, doorways, at overhead obstructions sa halip na nangangailangan ng bagong construction. Ang pag-maximize sa taas ng warehouse sa pamamagitan ng mezzanine racking ay isa sa mga direktang paraan upang madagdagan ang kapasidad ng imbakan nang hindi kumukuha ng karagdagang lugar sa sahig. , kung kaya't ang kategoryang ito ay madalas na isinasaalang-alang ng mga pasilidad na nahaharap sa mga hadlang sa espasyo kaysa sa mga limitasyon sa produksyon. Sinusuri ng mga susunod na seksyon ang mga istrukturang bahagi ng isang tipikal na platform ng mezzanine racking, mga karaniwang sitwasyon ng aplikasyon, mga paghahambing sa paggamit ng espasyo, mga opsyon sa decking, at gabay sa pagpapanatili na nauugnay sa pangmatagalang ligtas na operasyon.

2. Mga Structural na Bahagi ng Mezzanine Racking

Ang isang mezzanine racking platform ay binuo mula sa isang tinukoy na hanay ng mga elemento ng istruktura, bawat isa ay nag-aambag sa pangkalahatang kapasidad ng pagkarga at ligtas na pag-access sa pagitan ng mga antas.

(1) Mga Column at Beam ng Suporta

Ang mga vertical na column na bakal ay naglilipat ng pinagsamang bigat ng platform, mga nakaimbak na kalakal, at foot traffic pababa sa floor slab, habang ang mga pahalang na beam ay sumasaklaw sa pagitan ng mga column upang suportahan ang decking sa itaas. Ang espasyo ng column ay binalak sa lapad ng pasilyo at layout ng imbakan sa ibaba at itaas na antas.

(2) Decking Surface

Binubuo ng decking surface ang walkable at load-bearing floor ng upper level, at pinipili batay sa mga paninda na nakaimbak, dami ng foot traffic, at anumang mga kinakailangan sa fire code para sa partikular na pasilidad. Kasama sa mga karaniwang decking na materyales ang mga steel panel, particle board, at open steel grating, bawat isa ay angkop sa iba't ibang kumbinasyon ng mga pangangailangan sa pagkarga at airflow.

(3) Mga Hagdanan, Handrail, at Safety Gate

Ang mga hagdanan ay nagbibigay ng daan sa pagitan ng mga antas, habang ang perimeter handrail at toe board ay nagbabawas sa panganib ng pagkahulog o pagkahulog ng mga bagay sa mga bukas na gilid. Ang mga pallet safety gate ay karaniwang naka-install sa mga loading point sa itaas na antas, na nagpapahintulot sa mga pallet na iangat sa pagbubukas ng gate habang pinapanatili ang gilid na protektado sa panahon ng normal na operasyon.

3. Mga Pangunahing Tampok at Mga Sitwasyon ng Application

Karaniwang pinipili ang mezzanine racking para sa kakayahang i-maximize ang taas ng warehouse at storage area, pagpapalawak ng magagamit na kapasidad nang walang bagong construction. Ang mga flexible na configuration ng sahig ay nagbibigay-daan sa platform na umangkop sa iba't ibang uri ng produkto at mga operational na workflow, dahil ang column spacing at decking ay maaaring isaayos sa mga partikular na kinakailangan sa storage o workstation. Kasama sa mga karaniwang sitwasyon ng aplikasyon para sa kategoryang ito ang sumusunod.

• Mga pabrika at warehouse na may matataas na kisame ngunit limitado ang espasyo sa lupa, kung saan ang overhead volume ay maaaring ma-convert sa isang magagamit na pangalawang antas.
• Mga sentro ng pagtupad sa e-commerce para sa maliliit at katamtamang laki ng mga kalakal, na naghihiwalay sa bulk storage sa mga matataas na antas mula sa aktibidad sa pagpili ng order sa ibaba.
• Mga retail backroom, workshop, at mga bahaging imbakan ng bahagi na nangangailangan ng karagdagang organisadong espasyo nang hindi pinalawak ang gusali.
• Mga pasilidad sa pagmamanupaktura na nag-iimbak ng mga piyesa, semi-tapos na mga kalakal, at tapos na mga produkto habang pinananatiling walang kalat ang mga sahig ng produksyon.
• Mga opisina at administratibong lugar na nangangailangan ng multi-layer space sa loob ng isang bodega o light industrial building.

Madalas na pinapaboran ng magaan na industriya at pagpapatakbo ng electronics ang mezzanine racking para sa mga maliliit na bahagi, accessories, at packaging na maraming SKU, dahil pinapayagan ng platform ang siksik na pagsasaayos ng maraming maliliit na item sa karagdagang antas. Sa bawat isa sa mga sitwasyong ito, ang pinagbabatayan na benepisyo ay pareho: ang paggawa ng patayong dami ng gusali sa isang gumaganang ikalawang palapag sa halip na palawakin ang pisikal na footprint ng pasilidad.

4. Space Utilization Gain mula sa Mezzanine Racking

Ang isa sa mga pinakamalinaw na paraan upang maunawaan ang halaga ng mezzanine racking ay ang tingnan kung gaano karaming karagdagang magagamit na floor area ang maaaring gawin ng isang platform sa loob ng parehong footprint ng gusali. Bago tingnan ang gauge chart sa ibaba, nakakatulong na tandaan na ang antas ng mezzanine ay karaniwang nagdaragdag saanman mula sa isang bahagi ng ground floor hanggang sa halos buong ground floor, depende sa kung gaano kalaki ang taas ng gusali at footprint na idinisenyo upang masakop ng platform. Ang bahagyang mezzanine na sumasaklaw sa bahagi ng bodega ay magdaragdag ng mas maliit na porsyento na kita, habang ang isang full-footprint na platform na sumasaklaw sa buong mas mababang antas ay maaaring lumapit sa halos pagdoble ng magagamit na lugar. Ang gauge sa ibaba ay kumakatawan sa isang pangkalahatang full-coverage na senaryo bilang isang mapaglarawang reference point sa halip na isang garantisadong resulta para sa bawat pag-install. Ang aktwal na pakinabang ng espasyo ay palaging nakadepende sa taas ng kisame, pagkakalagay ng column, at kung gaano kalaki sa ground floor ang naiwang bukas para sa access sa ilalim ng platform.

Ang gauge chart na ito ay nagpapakita ng isang pangkalahatang paglalarawan sa halip na isang nakapirming resulta, at ito ay kumakatawan sa isang senaryo kung saan ang mezzanine platform ay sumasaklaw sa karamihan ng magagamit na ground floor footprint sa isang maisasagawa na taas ng kisame. Ang posisyon ng gauge needle ay sumasalamin na ang malapit-full coverage installation ay maaaring lumapit sa malapit sa pagdoble ng magagamit na espasyo sa sahig, habang ang mga partial installation na sumasaklaw lamang sa isang bahagi ng gusali ay magpapakita ng proporsyonal na mas maliit na kita sa parehong sukat. Ang taas ng kisame ay ang pinakamahalagang salik sa paglilimita sa pagkalkula na ito, dahil ang isang mezzanine racking platform ay nangangailangan ng sapat na clearance sa ibaba at sa itaas ng deck para sa ligtas na stacking, pagpili, at headroom. Naaapektuhan din ng spacing ng column ang maaabot na pakinabang, dahil ang mas malawak na span ay karaniwang nangangailangan ng mas malalalim na beam, na maaaring bahagyang bawasan ang malinaw na taas na available sa antas sa ibaba. Ang mga pasilidad na isinasaalang-alang ang kategoryang ito ay dapat na ituring ang anumang partikular na halaga ng kita ng lugar bilang isang pagtatantya sa pagpaplano hanggang sa makagawa ng aktwal na pagguhit ng layout para sa kanilang gusali. Sa pagsasagawa, maraming mga operasyon ang pumipili ng isang bahagyang mezzanine na sumasaklaw sa isang tinukoy na storage o picking zone kaysa sa buong gusali, na nagbabalanse ng space gain laban sa pangangailangan na panatilihing bukas ang ilang partikular na ground floor para sa malalaking kagamitan o sa pamamagitan ng trapiko. Ang porsyento na nakuha na ipinapakita dito ay dapat basahin bilang isang halimbawa sa halip na isang pangako ng isang partikular na resulta para sa anumang partikular na site , dahil ang bawat gusali ay may sariling taas, column grid, at mga hadlang sa layout.

5. Structural Layout ng isang Mezzanine Racking Platform

Ang pag-visualize kung paano magkatugma ang mga structural layer ng mezzanine racking ay nakakatulong na linawin kung paano gumagalaw ang load mula sa mga nakaimbak na produkto pababa sa sahig ng gusali. Ang diagram sa ibaba ay nagpapakita ng pinasimpleng cross-section na nagpapakita ng column at beam grid, ang decking surface, at ang staircase access point na nauugnay sa isa't isa. Ito ay hindi isang load chart kundi isang structural reference na ilustrasyon, na nilayon upang ipakita ang pangkalahatang ugnayan sa pagitan ng mga bahaging tinalakay kanina sa artikulong ito. Ang pagbabasa ng diagram mula sa ibaba hanggang sa itaas ay sumusunod sa parehong pagkakasunud-sunod na naglalakbay ang load sa istraktura sa panahon ng normal na paggamit. Ang ganitong uri ng view ng layout ay kadalasang unang tinitingnan ng mga tagaplano ng pasilidad ng sanggunian bago magpasya sa espasyo ng hanay at paglalagay ng hagdanan para sa kanilang sariling site.

Ipinapakita ng cross-section na ito ang decking layer sa itaas, na direktang sinusuportahan ng column grid na tumatakbo pababa sa antas ng sahig, na may mga beam na nakaposisyon sa transition point sa pagitan ng column structure at ng space sa ibaba ng deck. Ang mga column ay ipinapakita sa mga regular na agwat, na nagpapakita kung paano karaniwang namamahagi ang mezzanine racking ng load sa isang paulit-ulit na grid sa halip na magkonsentra ng timbang sa isang maliit na bilang ng mga puntos. Ang hagdanan ay ipinapakita na nakaposisyon sa isang dulo ng istraktura, na isang karaniwang pagpipilian sa layout dahil pinalalayo nito ang access point mula sa pangunahing storage o working area sa itaas na deck. Ang lalim ng beam, na ipinapakita bilang pahalang na banda sa ibaba lamang ng decking, ay isa sa mga pangunahing variable na tumutukoy kung gaano kalayo ang pagitan ng mga column bago maging alalahanin ang deflection. Sa isang aktwal na pasilidad, magkakaroon din ng mga karagdagang bahagi gaya ng mga handrail, safety gate sa mga pallet loading point, at cross bracing sa pagitan ng mga column, ngunit inalis dito upang panatilihing malinaw ang istrukturang relasyon. Ang pinasimpleng view na ito ay pinakakapaki-pakinabang bilang panimulang sanggunian bago gumawa ng isang detalyadong layout ng engineering para sa isang partikular na gusali, dahil dapat ding isaalang-alang ng mga tunay na pag-install ang mga kasalukuyang column, doorway, paglalagay ng sprinkler, at pag-iilaw kapag tinatapos ang column grid. Dapat ituring ng mga mambabasang nagpaplano ng pag-install ang diagram na ito bilang isang paliwanag na sanggunian sa halip na isang pagguhit ng konstruksiyon, at dapat palaging kumpirmahin ang eksaktong mga sukat at mga landas ng pag-load laban sa dokumentasyon ng engineering na partikular sa site.

6. Paghahambing ng Kapasidad ng Imbakan: Isang Antas vs Mezzanine Racking

Ang paghahambing ng kapasidad ng storage sa pagitan ng single-level na layout at isang mezzanine racking layout sa iba't ibang uri ng pasilidad ay nakakatulong na mailarawan kung saan ang kategoryang ito ay naghahatid ng pinaka-praktikal na benepisyo. Ang mga operasyon sa pagtupad sa e-commerce, mga light manufacturing site, at pangkalahatang warehousing ay nagpapakita ng bawat isa ng iba't ibang antas ng pagtaas ng kapasidad, higit sa lahat ay depende sa kung gaano karami sa kanilang imbentaryo ang nababagay sa mas maliit, hand-carried na mga item kumpara sa malalaking palletized na kalakal. Ang nakapangkat na column chart sa ibaba ay nagpapakita ng naka-index na paghahambing ng single-level versus mezzanine-enabled na kapasidad sa tatlong pangkalahatang uri ng pasilidad, gamit ang mga naglalarawang halaga sa halip na mga sinusukat na numero mula sa anumang partikular na site. Ang paghahambing na ito ay dapat basahin kasabay ng naunang talakayan sa paggamit ng espasyo, dahil ang dalawa ay nagpapakita ng parehong pinagbabatayan na prinsipyo mula sa magkaibang mga anggulo.

Ang mga nakapares na column sa chart na ito ay patuloy na nagpapakita ng mas mataas na mezzanine bar sa tabi ng isang mas maikling single-level bar sa lahat ng tatlong uri ng pasilidad, na nagkukumpirma sa pangkalahatang inaasahan na ang pagdaragdag ng antas ng platform ay nagpapataas ng magagamit na kapasidad anuman ang industriya. Ang katuparan ng e-commerce ay nagpapakita ng isa sa mas malaking kamag-anak na mga kita, na nagpapakita kung gaano kahusay ang maliliit at katamtamang laki ng mga parsela na produkto sa mas magaan, mas pantay na distributed na mga load na tipikal ng mezzanine decking. Ang magaan na pagmamanupaktura ay nagpapakita ng medyo mas maliit na kamag-anak na kita sa paglalarawang paghahambing na ito, dahil ang mga lugar ng produksyon ay kadalasang kailangang panatilihing bukas ang bahagi ng ground floor para sa mga kagamitan, workstation, o daloy ng materyal na hindi maaaring ilipat sa itaas. Ang pangkalahatang warehousing ay nasa pagitan ng dalawa, na nagpapakita ng halo ng mga palletized at mas maliliit na produkto na maaaring hatiin sa parehong antas depende sa turnover at paraan ng paghawak. Ang pakinabang na ipinapakita para sa anumang uri ng pasilidad ay lubos na nakadepende sa kung gaano karami sa imbentaryo nito ang angkop sa imbakan sa antas ng platform sa halip na mangailangan ng ground-floor pallet access, kaya dapat ituring ang mga value na ito bilang pangkalahatang direksyong gabay sa halip na isang garantisadong resulta. Ang mga pasilidad na humahawak sa mga pangunahing mabibigat na palletized na kalakal sa ground level, na may mas magaan na bahagi o tapos na mga produkto na angkop sa itaas na deck, ay malamang na makakita ng mga resulta na mas malapit sa pangkalahatang warehousing pattern na ipinapakita dito. Tulad ng iba pang mga visual sa artikulong ito, ang mga aktwal na resulta ay nakadepende sa partikular na halo ng produkto, mga dimensyon ng gusali, at layout na natapos para sa bawat site.

7. Pagpili ng Uri ng Decking para sa Mezzanine Racking

Ang pagpili ng decking ay isa sa mga mas praktikal na desisyon sa isang mezzanine racking project, dahil direktang nakakaapekto ito sa kapasidad ng load, surface finish, at kung paano nakikipag-ugnayan ang mga kalakal o foot traffic sa itaas na antas. Inihahambing ng talahanayan sa ibaba ang tatlong karaniwang uri ng decking sa mga pangkalahatang katangian na nauugnay sa pagpaplano ng pasilidad.

Ang steel panel decking ay karaniwang pinipili kung saan ang itaas na antas ay magtataglay ng mga palletized o mas mabibigat na bulk na produkto, dahil ang solid surface nito ay namamahagi ng load nang pantay-pantay sa mga sumusuportang beam. Ang particle board decking ay isang karaniwang pagpipilian para sa mga order picking zone at pangkalahatang mga lugar ng imbakan kung saan ang isang patag, pare-parehong walking surface ang pangunahing priyoridad. Karaniwang tinutukoy ang open steel grating kung saan ang saklaw ng fire sprinkler o natural na daloy ng hangin sa pagitan ng mga antas ay isang kinakailangan sa disenyo, dahil ang bukas na pattern nito ay nagbibigay-daan sa tubig at hangin na dumaan nang mas malayang kaysa sa solidong deck. Ang pagpili ng naaangkop na uri ng decking kasama ng tamang rating ng tungkulin para sa mga column at beam ay nakakatulong na matiyak na gumaganap ang mezzanine racking platform bilang nilayon para sa partikular na storage o workspace function nito.

8. Mga Pagsasaalang-alang sa Pagpapanatili at Kaligtasan

Ang regular na inspeksyon ng isang mezzanine racking platform ay dapat sumaklaw sa mga koneksyon sa base ng column, beam-to-column joint, decking fasteners, at ang kondisyon ng mga handrail at toe board sa mga bukas na gilid. Anumang mga palatandaan ng kaagnasan, mga lumuwag na bolts, o paggalaw ng panel ng deck ay dapat na matugunan kaagad, dahil sinusuportahan ng platform ang parehong mga nakaimbak na kalakal at mga tauhan na lumilipat sa itaas na antas. Ang mga hagdanan at mga gate ng kaligtasan ay dapat suriin para sa ligtas na pagkakabit at maayos na operasyon, lalo na sa mga pallet loading point kung saan ang mga gate ay nagbubukas at nagsasara nang madalas sa araw-araw na operasyon.

Dapat ding pana-panahong kumpirmahin ng mga team ng pasilidad na ang mga kalakal na nakaimbak sa platform ay nananatili sa loob ng orihinal na pag-load ng disenyo, dahil ang pagbabago sa uri ng produkto o packaging sa paglipas ng panahon ay maaaring unti-unting ilipat ang aktwal na paggamit nang higit sa paunang plano nang walang malinaw na dahilan. Ang regular na inspeksyon sa istruktura na sinamahan ng tamang proteksyon sa gilid ay sentro sa ligtas na pangmatagalang paggamit ng anumang pag-install ng mezzanine racking. Ang Shanghai King Global Shelf Co., Ltd. ay nagdidisenyo ng mga solusyon sa warehouse racking at mezzanine platform nito na may mahigpit na kontrol sa kalidad at pagsubok sa pagkarga, at nagbibigay ng konsultasyon sa layout at suporta sa pag-install upang matulungan ang mga customer na magplano ng mga configuration na angkop sa kanilang partikular na taas ng gusali, footprint, at mga kinakailangan sa imbakan.

9. Mga Madalas Itanong

(1) Gaano karaming karagdagang espasyo sa imbakan ang maibibigay ng mezzanine racking

Ang karagdagang magagamit na lugar ay nakasalalay sa taas ng kisame, layout ng column, at kung ang platform ay sumasakop sa buong footprint ng gusali o isang bahagi lamang nito, kaya nag-iiba-iba ang mga resulta sa bawat site.

(2) Anong uri ng decking ang pinakaangkop sa imbakan ng papag sa itaas na antas

Ang steel panel decking ay karaniwang ginusto para sa papag o maramihang pag-iimbak ng mga kalakal dahil ang solid surface nito ay namamahagi ng mga puro load nang pantay-pantay sa mga sumusuportang beam.

(3) Maaari bang mai-install ang mezzanine racking sa paligid ng mga kasalukuyang column ng gusali

Oo, ang mezzanine racking ay karaniwang pinaplano bilang isang freestanding na istraktura na maaaring isaayos sa paligid ng mga kasalukuyang column ng gusali, mga pintuan, at mga sagabal sa itaas sa panahon ng disenyo ng layout.

(4) Angkop ba ang mezzanine racking para sa parehong imbakan at paggamit ng workspace

Oo, depende sa pagpili at layout ng decking, maaaring suportahan ng platform ang storage, mga istasyon ng pagpili ng order, light assembly work, o pangkalahatang opisina at administrative space.

(5) Ano ang dapat na regular na inspeksyon sa isang mezzanine racking platform

Dapat kasama sa mga regular na pagsusuri ang mga koneksyon sa base ng haligi, mga beam joint, mga decking fastener, kondisyon ng handrail, at attachment ng hagdan o safety gate upang matiyak ang patuloy na ligtas na operasyon.
